依瑪士噴碼機同步器及電眼的連接方法

〖　2016-05-05　|　點擊　〗

隨著噴碼機在配套行業的迅速發展，越來越多的配套商已經可以自行安裝噴碼機，邦信公司也向廣大配套客戶提供關于依瑪士噴碼機

安裝的培訓，以下是關于依瑪士噴碼機同步器及電眼的連接方法，也希望給配套商帶來便利，分析機器無工業接口板光纖探頭的連接方法:

Ø 光纖探頭的接線顏色分別為黑色信號.棕色為24V.藍色為0V

Ø 當無工業接口板時我們可以用連接頭完成

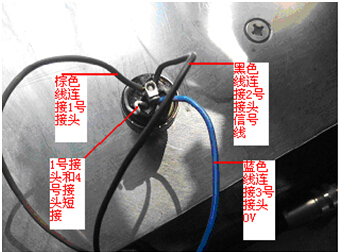

Ø 連接頭的連接方法為1連接棕色線2連接黑色線3連接藍色線1號和4號進行短接

附圖片(2)

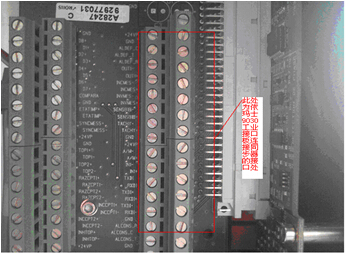

Ø 依瑪士噴碼機9000系列工業接口板左側可連接電眼右側連接同步器

附圖(3)為連接同步器的接口

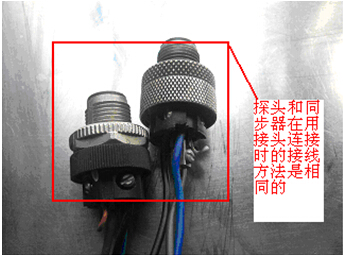

Ø 依瑪士噴碼機9020機器無工業接口板用接頭來連接同步器或探頭時兩接頭的連接方法是相同的如圖(4)

在使用接頭時連接在機器的位置是不同的如連接錯誤則無信號輸出,可重新調換位置連接。
為客戶帶來更多的噴碼機解決方案的同時，邦信也十分注重對客戶負責，我們會不斷完善售后服務，為客戶帶來安全便利和放心。
